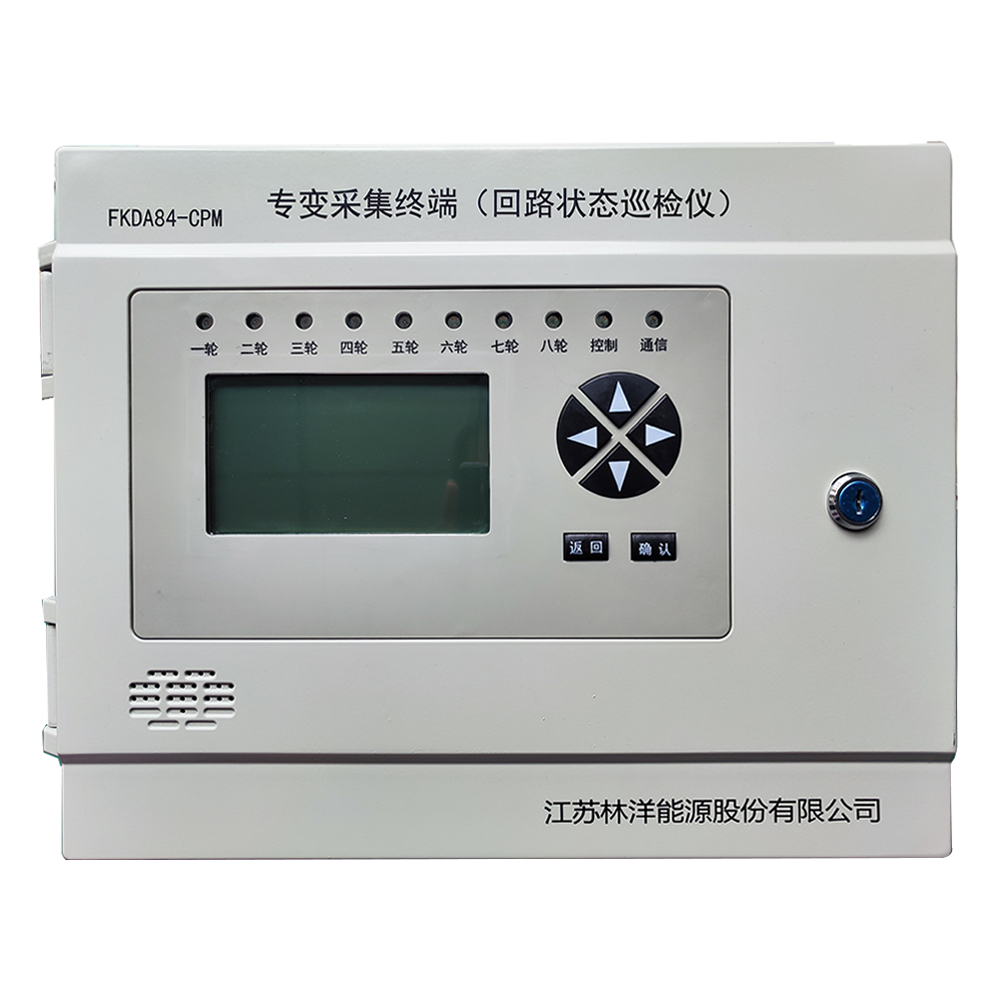

FKTA84-CPM 江蘇I型專變采集終端(以下簡稱終端)在結構上采用國際流行的全壓鑄鋁結構，具備優良的電磁兼容性能，確?，F(xiàn)場的可靠運行。在用戶界面上，采用大屏點陣液晶屏顯示，菜單驅動，操作簡單直觀；內含國標字庫，支持中文信息發布，方便電力企業為用戶提供優質服務；在接口上，配置了8路合閘控制輸出、8路分閘控制輸出、1路告警、8路脈沖輸入接口、16路遙信輸入接口、1路RS232接口、2路RS485接口、2路CAN接口等，還可配置交流模擬量輸入、回路狀態巡檢模塊等功能，通過230M數傳電臺、4G、雙模等遠程無線方式進行數據通訊，實現了電力需求側管理終端要求的功能。
采用高性能1GHz、4核Cortex-A7 CPU、嵌入式操作系統、16GB大容量存儲器的系統平臺。
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的環境自適應能力范圍。
與主站之間的上行通信可根據實際需要采用230M電臺通信、無線公網（4G等）或雙模方案。
下行通信采用RS 485總線通信、CAN通信等接口。
寬電壓范圍電源設計使其具有更高的可靠性，更加適應工作環境。
維護概念：具有組態功能，可以在本地/遠程方便地修改設備參數，支持本地/遠程軟件的在線升級。
大容量的主板存儲芯片保證各種數據的方便存儲。
電壓 | 工作電壓220V，交采電壓3 x 220/380V |
電流（選配） | 1.5（6）A |
工頻耐壓 | 2KV |
沖擊電壓 | 6KV |
靜電放電 | 8KV |
快速脈沖群 | 電源回路 4KV |
信號回路 1KV | |
浪涌 | 共模 4KV |
差模 2KV | |
正常工作溫度 | -50～＋80℃ |
相對濕度 | ≤100% |
電壓范圍 | 額定電壓 -70%～+40% |
頻率范圍 | 50Hz±6% |
MTBF | ≥13.2×104h |
設計壽命 | 15年 |
外形尺寸 | 400×300×120mm(寬*高*厚) |
凈重 | 5kg |
時鐘電池連續工作時間 | ≥10年 |
硬件接口 | RS485：2路。RS232：1路。230MHz專網：1路。無線公網4G：1路。USB：1路。以太網：1路。 脈沖輸入：8路。遙信輸入：16路。秒脈沖輸出：1路。12V電源輸出：3路?？刂戚敵觯?路合閘、8路分閘、1路告警。話音輸入：1路。CAN（選配）：2路。 |
