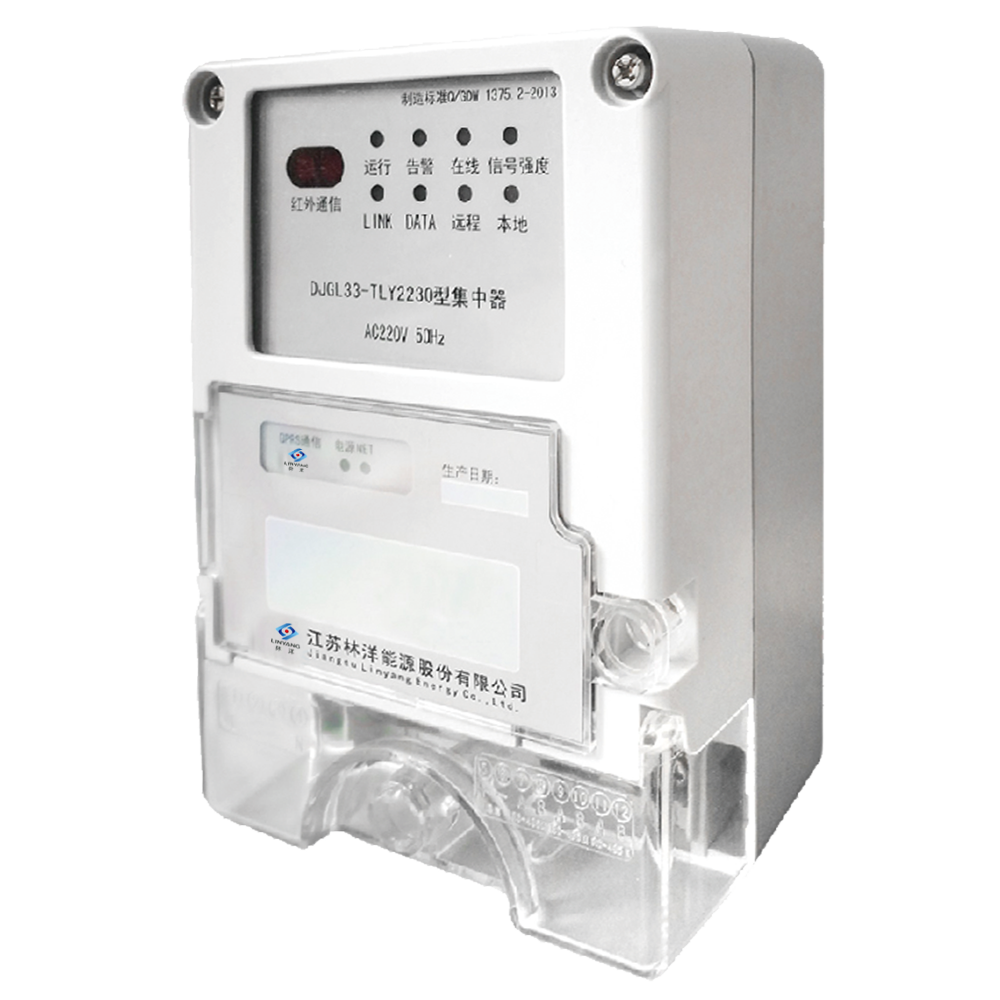

TLY2230 II 型集中器(以下簡稱集中器) 嚴格執行 Q/GDW 1375.2-2013《電力用戶用電信息采集系統技術規范-集中抄表終端》標準，是低壓集中抄表系統的重要組成部分，它連接主站管理系統和多個電表控制模塊，負責抄表過程的控制以及電表數據的接收、存貯、統計與傳送等功能。集中器通過GPRS/CDMA、Ethernet/光纖等方式與通訊前置機交換數據、接收指令；通過RS485 通訊方式進行實時抄表、凍結抄表等操作。集中器采用 32MB存儲器，能輕松滿足192塊電表數據的存儲需求。
Q/GDW 1373-2013 《電力用戶用電信息采集系統功能規范》
Q/GDW 1374.2-2013 《電力用戶用電信息采集系統技術規范 第2部分：集中抄表終端技術規范》
Q/GDW 1375.2-2013 《電力用戶用電信息采集系統技術規范 第2部分：集中器型式規范》《面向?qū)ο蟮臄?shù)據交換協議-DL/T698.45-2017》
采用工業級Cortex-M3系列控制器和嵌入式實時操作系統。
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的環境自適應能力范圍。
上行通信采用GPRS/CDMA/4G、以太網、光纖等通信方式。
下行通信采用485總線通信。
寬電壓范圍設計使其具有更高的可靠性，更加適應工作環境。
維護概念：具有組態功能，可以在本地/遠程方便地修改設備參數，支持本地/遠程軟件的在線升級。
大容量的主板FLASH存儲芯片保證各種數據的方便存儲。
密封式設計，使用絕緣阻燃材料，壁掛式結構、體積輕巧、安裝方便。
正常工作電壓 | 單相220V |
頻率 | 50Hz,允許偏差-6%~+2% |
消耗功率 | 有功功耗≤3W（非通信） 視在功耗≤5VA（非通信） |
溫度 | -40℃~+75℃ |
濕度 | 相對濕度10%--100% |
大氣壓力 | 63kpa~108kpa（相對海拔KM以下） |
防塵、放滴水 | 符合GB.4208規定的IP51級防滴水試驗要求 |
靜電放電 | 8kV |
快速脈沖群 | 4kV（電源回路）/2kV（信號回路） |
浪涌 | 4kV（共模）2kV（差模） |
沖擊電壓 | 6kV |
工頻耐壓 | 2kV |
顯示 | LED指示燈 |
Flash存儲器 | 256Mb |
遙信輸入 | 1路 |
4G | 網絡類型:支持移動、聯通、電信三家運營商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式。 |
天線阻抗：50 歐姆阻抗特性（SMA接口） | |
數據傳輸速率：波特率支持 9600, 19200, 38400, 57600, 115200bps（默認） | |
支持自動波特率檢測功能 | |
支持通過串口發送AT命令和數據 | |
發射功率：GSM/GPRS：功率等級 4 (2W)： EGSM900功率等級 1 (1W)： DCS1800EDGE:功率等級 E2 (0.5W)： EGSM900功率等級 E1 (0.4W)： DCS1800UMTS:功率等級 3 (0.25W)：WCDMA功率等級 3 (0.25W)：CDMA2000功率等級 2 (0.25W)：TD-SCDMALTE:功率等級 3 (0.25W)： LTE | |
數據及時鐘保持時間 | >10年 |
重要配置參數 | 永久保持（存放于Flash中） |
外形尺寸 | 160mm（長）×118mm（寬）×71mm（高） |
