匯集單元：
1、通信管理功能：下行與間隔單元通信，匯聚所有間隔單元數據信息，上行與主站通信交互，支持報文加密，支持有線及無線等多種通信方式。
2、邊緣計算功能：饋線自動化、故障研判、電能質量、狀態感知、線損分析、狀態監控智能聯動。
3、數據管理功能：實現全站數據存儲，利用高級應用軟件對數據進行挖掘和分析。
4、運維管理功能：通過收集間隔單元、局放及溫度數據，智能分析環網柜健康狀態，為運維人員提供運維信息。

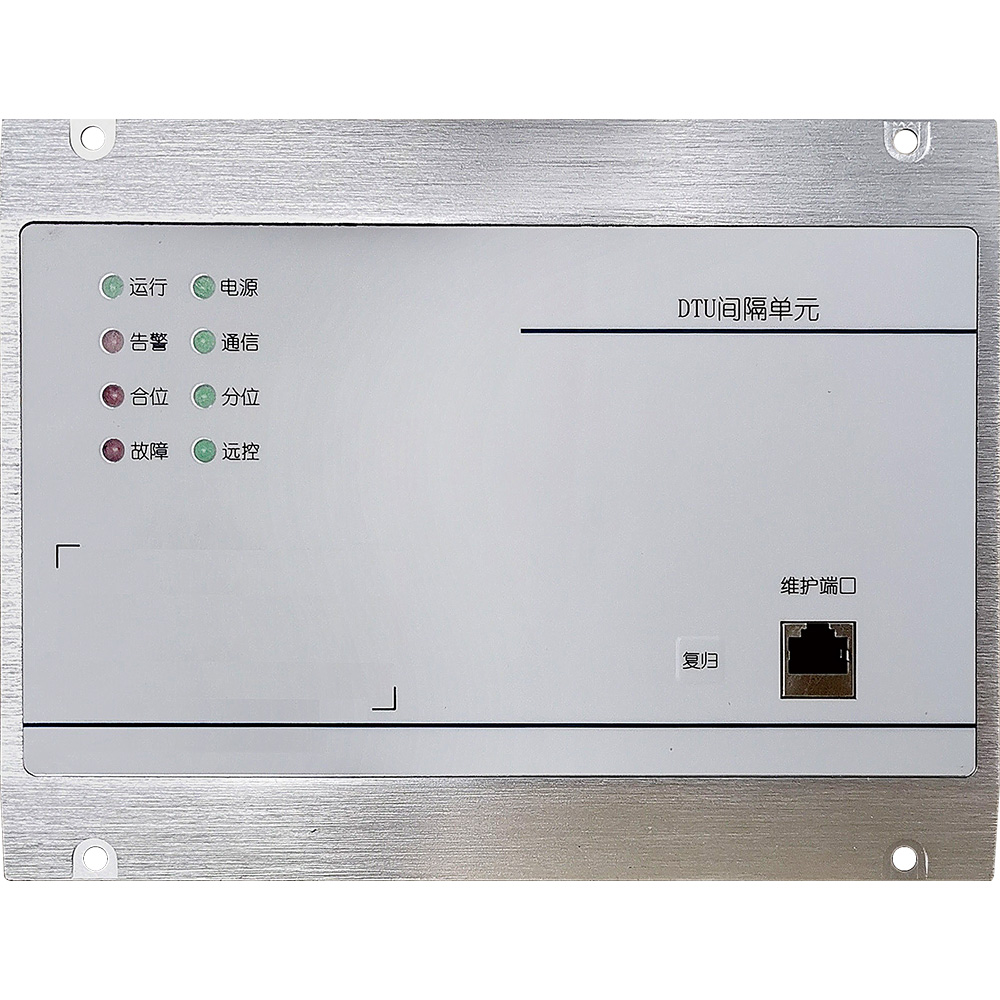

間隔單元：
1、測控功能：具備傳統DTU測控功能，支持采用電子式無源傳感器的采方式。
2、保護功能：具備三段過流、零序三段過流、重合閘、勵磁涌流等傳統繼電保護功能，將配網自動化設備與保護設備完美融合。
3、饋線自動化功能：具備基于61850+GOOSE的智能分布式饋線自動化功能、差動的饋線自動化功能、利用進線電纜電壓判別傳感器在電纜線路上實現電壓時間型功能。
4、小電流接地功能：實現全間隔的故障錄波，對干線、支線可同時錄波，對單相接地有更精確的定位和準確的判別。
5、線損計量功能：間隔單元終端集成線損采集功能，提高設備的集成度，減少設備配合帶來的運維量及難以排查的故障源。
間隔單元技術參數：
參數名稱 | 單位 | 參數值 | ||
環境條件 | 最低溫度 | ℃ | -40 | |
最高溫度 | ℃ | 75 | ||
相對濕度 | ％ | 10～100 | ||
最大絕對濕度 | g/m3 | 35 | ||
模擬量輸入 | 相電壓 | V | AC100/√3V | |
零序電壓 | V | AC100V | ||
A、電磁式電流互感器 | 相電流 | A | 5 | |
零序電流 | A | 1 | ||
B、電子式電流傳感器 | 相電流 | V | 1 | |
零序電流 | V | 0.2 | ||
工作電源 | / | DC24V | ||
開關測控容量 | / | (1)容量配置：1回路，適用于1回線路； | ||
(2)遙測：每回路采集三相電壓、零序電壓、三相電流、零序電流。 | ||||
(3)遙信：每回路配置遙信量不少于6個，包括開關合位、開關分位、地刀位置、開關儲能、遠方/就地低氣壓告警等。 | ||||
(4)遙控：每回路配置遙控量至少2個（分閘/合閘控出）。 | ||||
電壓測量精度 | / | 相電壓0.2級 | ||
零序電壓0.2級 | ||||
電流測量精度 | / | 相測量值0.2級（≤1.2In）， | ||
相保護值≤3％(≤10In)， | ||||
零序電流0.2級 | ||||
有功功率、無功功率精度 | / | 0.5級 | ||
功率因數精度 | / | 0.01 | ||
電能量精度 | / | A、電磁式電流互感器有功0.5，無功1級 | ||
B、電子式電流傳感器有功0.5，無功1級 | ||||
遙信電源 | V | DC24V | ||
遙信分辨率 | ms | ≤2 | ||
軟件防抖動時間 | / | 10～1000毫秒可設 | ||
交流電流回路過載能力 | / | 1.2In，連續工作；20In，1s | ||
交流電壓回路過載能力 | / | 1.2Un，連續工作；2Un，1s | ||
守時精度 | / | 每24小時誤差不大于2s | ||
控制輸出 | 觸點容量 | 交流250V/5A、直流110/0.5A純電阻負載 | ||
觸點壽命 | 通、斷≥105次 | |||
通信接口 | 串行口 | 個 | 無 | |
RJ45以太網絡 | 個 | ≥2 | ||
通信協議 | (1)滿足DL/T634標準的101或104通信規約； | |||
(2)滿足國家電網公司最新的配電自動化系統應用DL/T634.5101-2002實施細則、配電自動化系統應用DL/T634.5104-2009實施細則； | ||||
(3)滿足國家電網公司最新的配電自動化終端參數配置規范； | ||||
饋線自動化功能 | / | A集中式饋線自動化功能 | ||
/ | B分布式+集中式饋線自動化功能 | |||
終端功耗 | W | 間隔單元正常運行直流功耗≤10W。 | ||
安裝方式 | / | 嵌入安裝在開關柜的二次室面板 | ||
平均無故障工作時間 | h | ≥50000h | ||

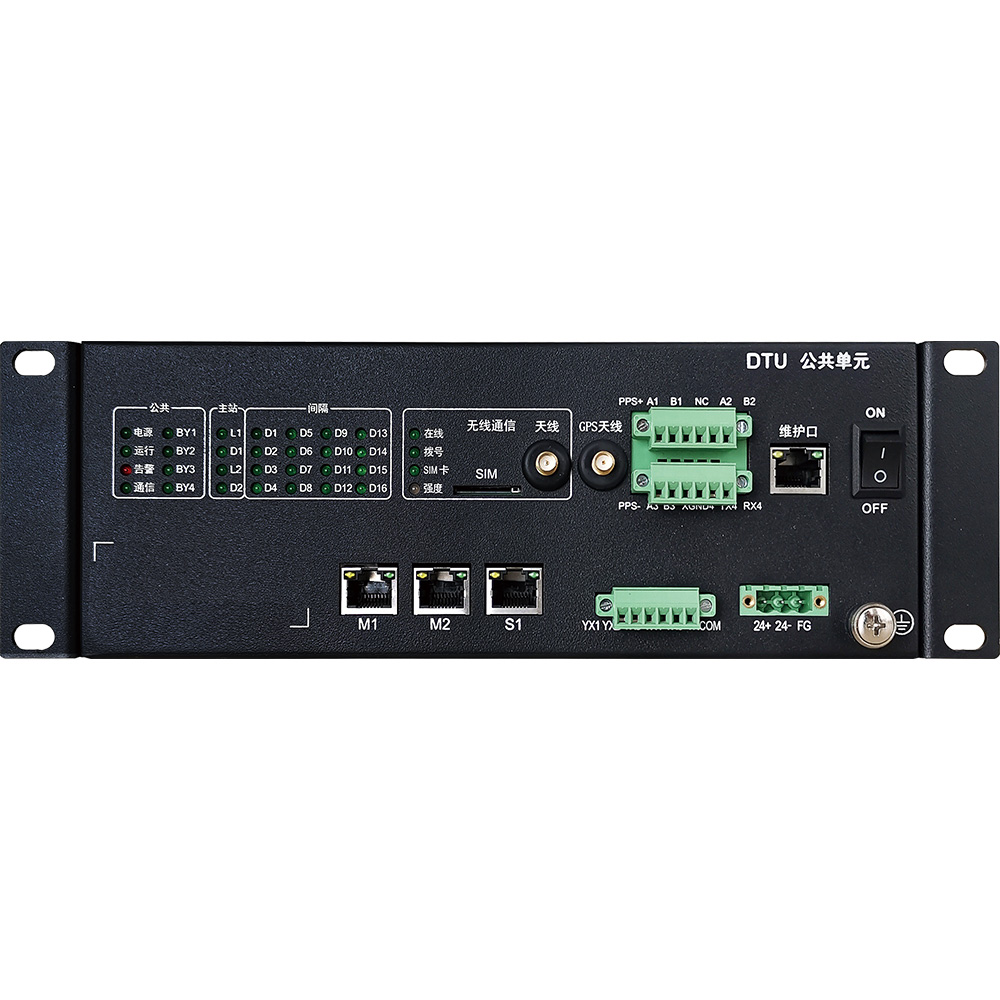

公共單元柜技術參數：
參數名稱 | 單位 | 參數值 | |
環境條件 | 最低溫度 | ℃ | -40 |
最高溫度 | ℃ | 75 | |
相對濕度 | ％ | 10～100 | |
最大絕對濕度 | g/m3 | 35 | |
工作電源 | / | AC220V | |
守時精度 | / | 每24小時誤差不大于2s | |
通信接口 | 串行口 | 個 | 4路串行通信接口（3路RS485，1路RS232） |
RJ45以太網口 | 個 | ≥3 | |
通信協議 | (1)滿足DL/T634標準的101或104通信規約； | ||
(2)滿足國家電網公司最新的配電自動化系統應用DL/T634.5101-2002實施細則、配電自動化系統應用DL/T634.5104-2009實施細則； | |||
(3)滿足國家電網公司最新的配電自動化終端參數配置規范； | |||
無線通信模塊 | 通信制式 | 支持4G/3G/2G全網通7模自適應TD-LTE/FDD-LTE/TD-SCDMA/WCDMA/CDMA2000/GSM/CDMA | |
通信接口 | 至少2路RS232串行接口,9600bit/s，或一個100M全雙工以太網接口 | ||
基本功能 | 端口數據監視功能、網路中斷自動重連功能等 | ||
接口的插拔壽命 | ≥500次 | ||
安裝方式（招標方根據需要填寫“A”或“B”，二者選擇其一） | A、無線模塊集成在公共單元內 | ||
B、獨立安裝于公共單元柜內 | |||
終端功耗 | W | 公共單元正常運行直流功耗≤15W。 | |
配套電源 | 電源管理模塊要求 | 電源管理模塊長期穩定輸出≥100W，瞬時輸出≥500W，持續時間≥15s | |
通信電源輸出 | 額定DC24V，穩態負載能力≥24V/15W，瞬時輸出≥24V/20W，持續時間≥50ms | ||
操作電源輸出 | 額定DC48V，瞬時輸出≥48V/5A，持續時間≥15s | ||
后備電源方式 | A：免維護閥控鉛酸蓄電池,額定電壓DC48V，單節電池≥7Ah，使用壽命≥3年，保證完成單間隔“分-合-分”操作一次并維持配電終端及通信模塊至少運行4小時。 | ||
B：超級電容，保證單間隔分閘操作一次并維持配電終端及通信模塊至少運行15分鐘，使用壽命≥6年。 | |||
安裝方式 | / | 公共單元柜與開關并列安裝在環網箱內 | |
平均無故障工作時間 | h | ≥50000h | |
