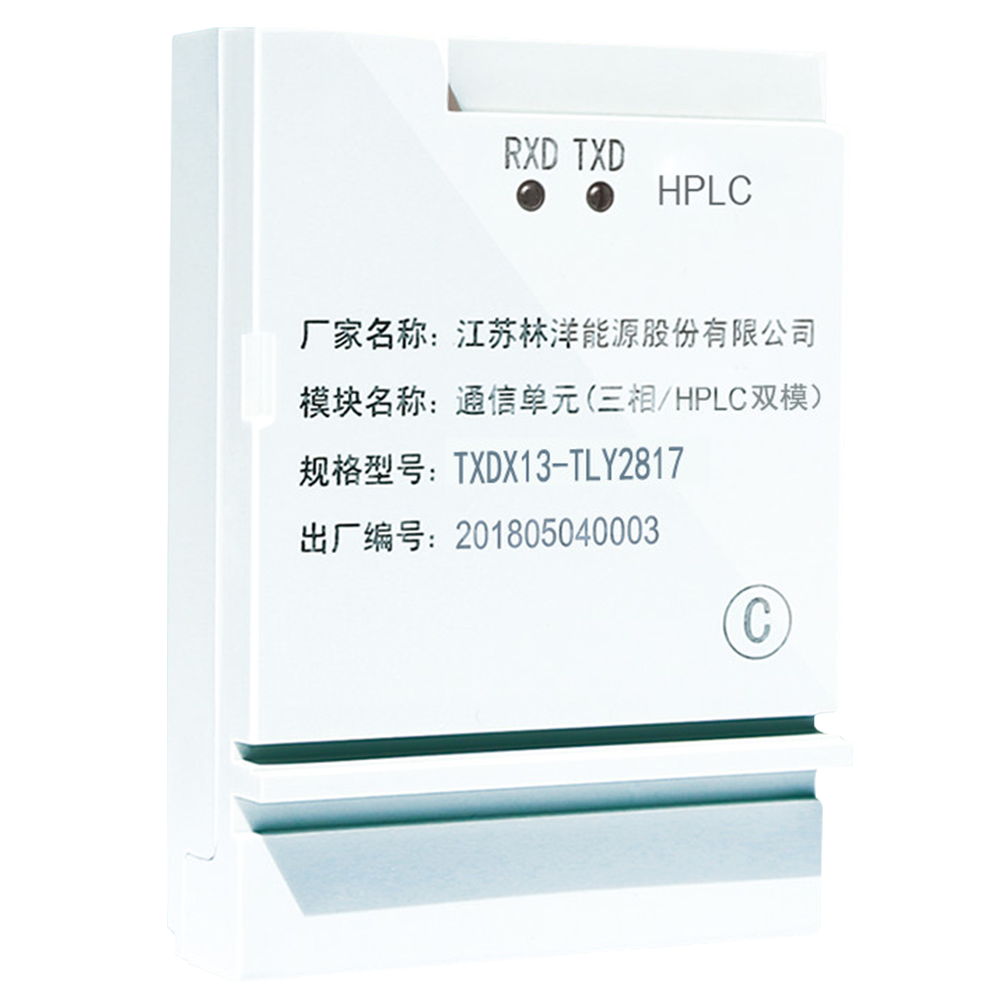

TXDX13-TLY2817三相雙模模塊是是江蘇林洋能源股份有限公司基于OFDM電力線載波芯片及GFSK微功率無線芯片而優化設計的高性能、低功耗產品,是為智能電網用電信息采集系統中三相智能電能表提供模塊化解決方案。三相雙模模塊(以下簡稱三相模塊)適應我國用電網的環境,采用高速載波及無線雙模通信技術,實現了數據在電力線上雙向、高速、穩定的傳輸,解決低壓電力線通信的關鍵技術問題。
HPLC載波芯片采用OFDM技術,子載波支持BPSK、QPSK、 8QAM、16QAM、64QAM調制方式。
微功率無線芯片采用GFSK調制技術。
支持FEC和CRC功能,具有強大的去噪和糾錯能力。
支持自組網和動態多路由尋址功能。
開放的架構設計,能夠滿足后續業務擴展,支持二次開發。
工作電壓 | 12V±1V |
調制方式 | 采用OFDM技術,子載波支持BPSK、QPSK、 8QAM、16QAM、64QAM調制方式 |
靜態功耗 | ≤0.4W |
動態功耗 | ≤1.1W |
串口速率 | 2400bps |
工作溫度 | -55~+85℃ |
工作濕度 | 10~100%RH |
外形尺寸 | 94.8mm(長)×65mm(寬)×24mm(高) |
