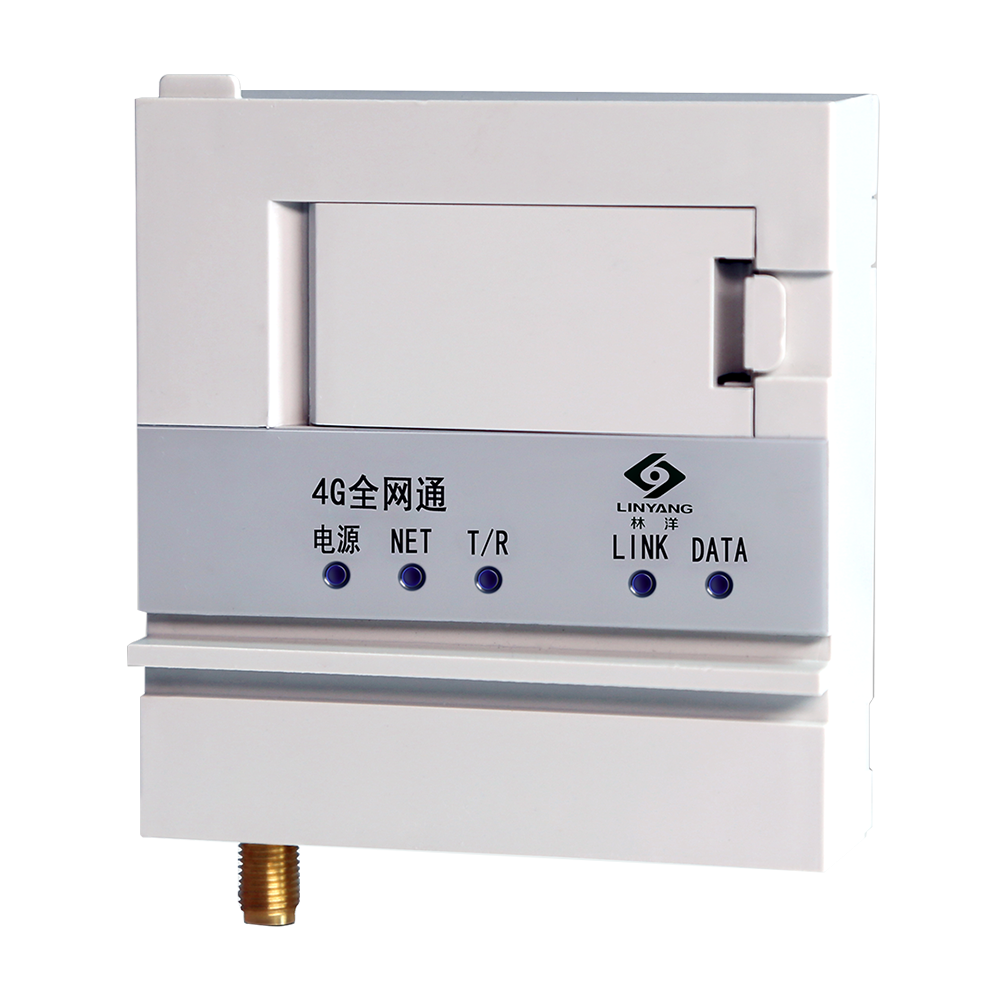

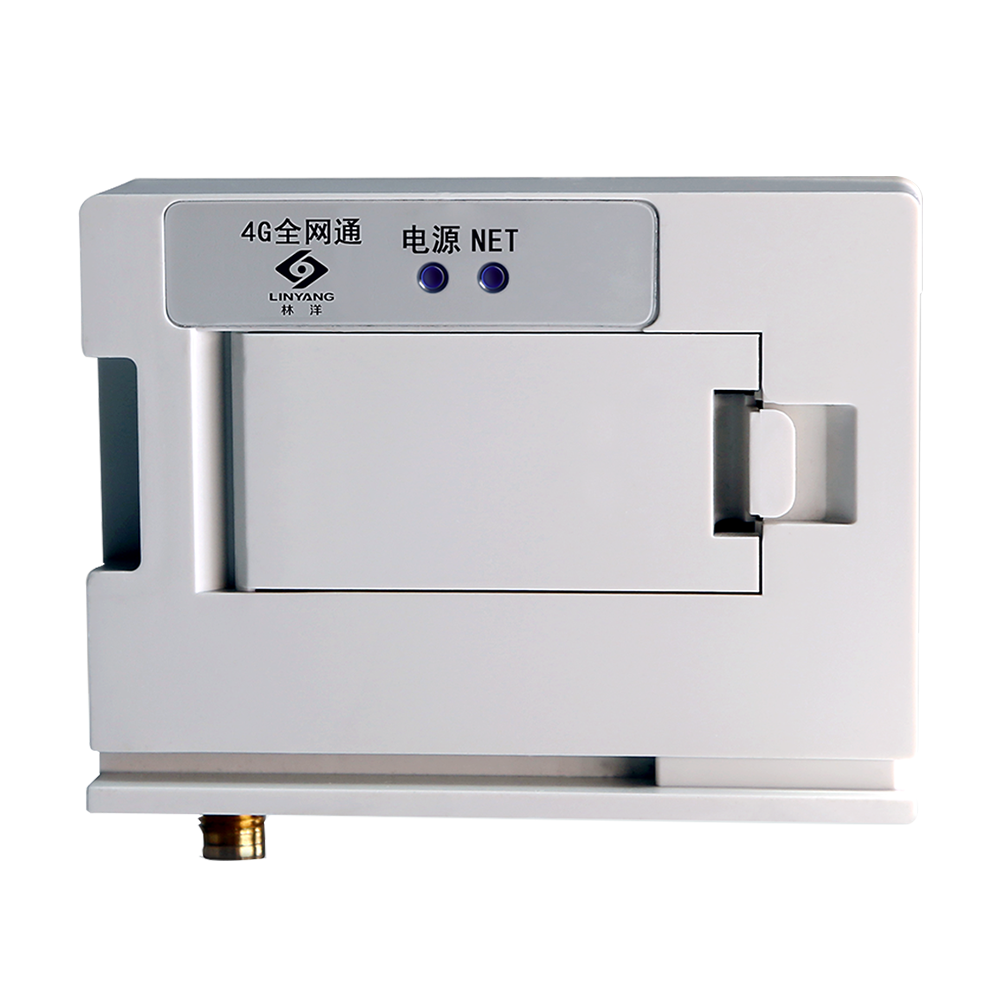

TLY9505/TLY9506 全網通4G通信模塊，是江蘇林洋能源股份有限公司按照國網2013年技術要求生產的采集終端遠程通訊單元。適用于國網13版I型集中器、專變III型、II型集中器，作為遠程通信模塊，負責終端與主站之間數據通信。支持LTE-TDD/TLE-FDD/HSPA+/TD-SCDMA/EVDO和GSM/GPRS/EDGE等頻段，支持LTE CAT4。
Q/GDW 1374.3-2013通信單元技術規范
Q/GDW 1375.1-2013專變采集終端型式規范
Q/GDW 1375.2-2013集中器型式規范
Q/GDW 1376.3-2013采集終端遠程通信模塊接口協議
Q/GDW 1379.4-2013通信單元檢驗技術規范
低功耗：模塊未工作的情況下，上電后主模塊只有約0.1mA的漏電流（另有3mA左右的電源指示燈電流）；
可靠性高：通信模塊經過功能檢測，細化到每一路信號，每一個LED，確保產品質量；
工作穩定：在模塊上有大容值的插件電解電容，可以起到去耦功能，即使在大功率工作時也可以保證模塊的正常工作，提高工作穩定性；
兼容性：適用滿足國網13版技術要求的I型集中器、III型專變終端、II型集中器；
安裝方式：支持熱拔插；
網絡類型：支持移動、聯通、電信三家運營商，GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式；
電壓范圍：通信模塊電源輸入，4V±0.2V。正常工作電流500mA。
網絡類型 | 支持移動、聯通、電信三家運營商，GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式 | |
電壓范圍 | 通信模塊電源輸入，4V±0.2V。正常工作電流500mA | |
發射功率 | GSM/GPRS: | UMTS: |
功率等級4（2W）：EGSM900 | 功率等級3（0.25W）：WCDMA | |
功率等級1（1W）：DCS1800 | 功率等級3（0.25W）：CDMA2000 | |
功率等級2（0.25W）：TD-SCDMA | ||
EDGE: | LTE: | |
功率等級E2（0.5W）：EGSM900 | 功率等級3（0.25W）：LTE | |
功率等級E1（0.4W）：DCS1800 | ||
主天線 | 嚴酷等級4級，試驗電壓8kv | |
串口波特率 | 默認支持一路三線串口 | |
波特率支持9600、19200、38400、57600、115200bps（默認115200bps） | ||
支持自動波特率檢測功能 | ||
可以通過串口發送AT命令和數據 | ||
工作濕度 | 相對濕度：10%-100% | |
工作溫度 | -40℃～+75℃ | |
物理尺寸 | 73mm*69mm*20mm | |
72g | ||
安裝 | 支持熱插拔 | |
