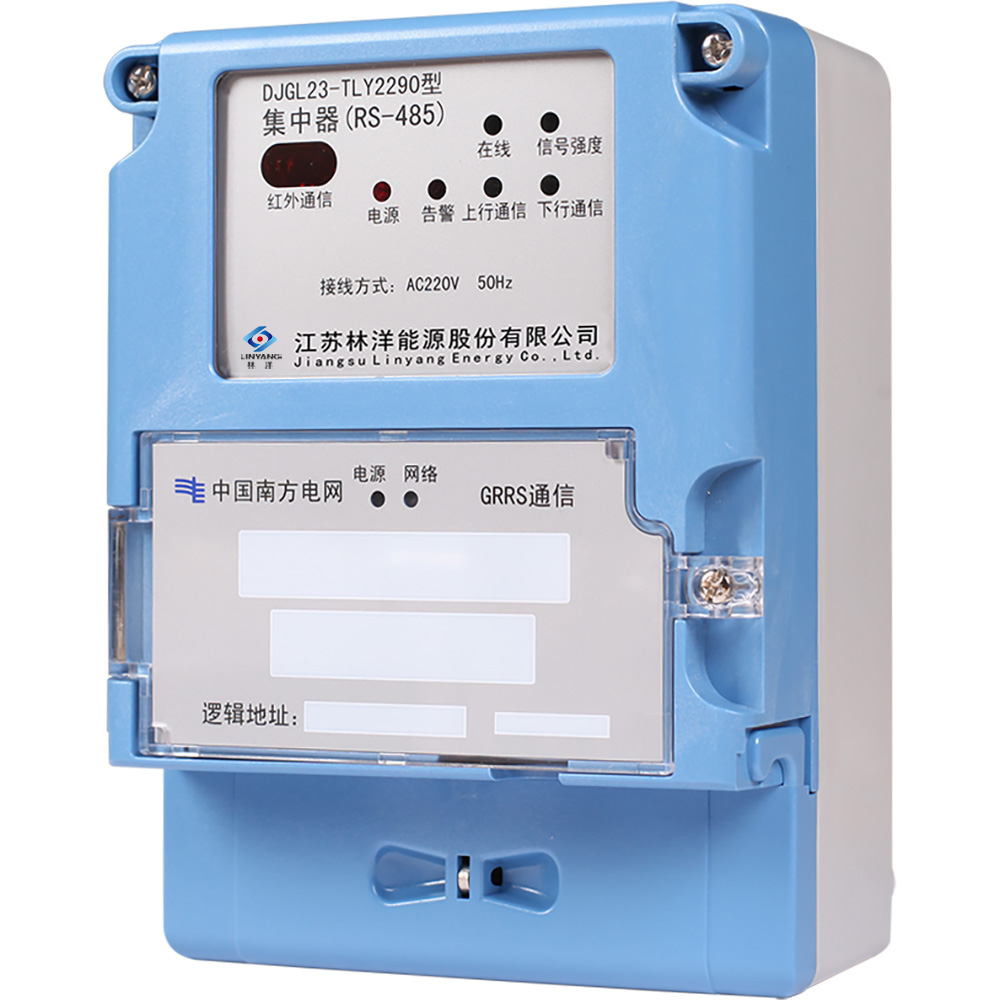

TLY2290型集中器是低壓集中抄表系統的重要組成部分，可通過4G/3G/GPRS/CDMA、Ethernet/光纖等方式與主站進行通信；RS485通訊方式來實現電表數據的接收、存貯、統計與傳送等功能。主要用于各級電力公司、公用事業單位、公共建筑、居民小區等場所。
中國南方電網有限責任公司低壓電力用戶集中抄表系統II型集中器技術要求（2016版）
采用工業級Cortex-M3系列控制器和嵌入式操作系統。
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的環境自適應能力。
與主站之間的上行通信采用無線公網方式，兼容GPRS/CDMA/4G等通信方式。
下行采用RS485總線、載波、微功率無線等進行通信。
寬電壓范圍設計使其具有更高的可靠性、更加適應工作環境。
維護概念：具有組態功能，可以在本地/遠程方便地修改設備參數，支持本地/遠程軟件的在線升級，
大容量的主板FLASH存儲芯片保證各種數據的方便存儲。
正常工作電壓 | 單相220V |
頻率 | 50Hz,允許偏差-6%~+2% |
消耗功率 | 有功功耗≤3W（非通信） 視在功耗≤5VA（非通信） |
溫度 | -40℃~+75℃ |
濕度 | 相對濕度10%--100% |
大氣壓力 | 63kpa~108kpa（相對海拔KM以下） |
防塵、放滴水 | 符合GB.4208規定的IP51級防滴水試驗要求 |
靜電放電 | 8kV |
快速脈沖群 | 4kV（電源回路）/2kV（信號回路） |
浪涌 | 6kV（共模）6kV（差模） |
沖擊電壓 | 6kV |
工頻耐壓 | 2kV |
顯示 | LED指示燈 |
Flash存儲器 | 256Mb |
遙信輸入 | 1路 |
4G | 網絡類型:支持移動、聯通、電信三家運營商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式。 |
天線阻抗：50 歐姆阻抗特性（SMA接口） | |
數據傳輸速率：波特率支持 9600, 19200, 38400, 57600, 115200bps（默認） | |
支持自動波特率檢測功能 | |
支持通過串口發送AT命令和數據 | |
發射功率：GSM/GPRS：功率等級 4 (2W)： EGSM900功率等級 1 (1W)： DCS1800EDGE:功率等級 E2 (0.5W)： EGSM900功率等級 E1 (0.4W)： DCS1800UMTS:功率等級 3 (0.25W)：WCDMA功率等級 3 (0.25W)：CDMA2000功率等級 2 (0.25W)：TD-SCDMALTE:功率等級 3 (0.25W)： LTE | |
數據及時鐘保持時間 | >10年 |
重要配置參數 | 永久保持（存放于Flash中） |
外形尺寸 | 160mm（長）×112mm（寬）×71mm（高） |
